Apa batasan blok terminal plug in PCB?

Sebagai pemasok Blok Terminal PCB Plug In, saya mendapat kehormatan untuk menyaksikan secara langsung adopsi luas dan banyak keuntungan dari komponen ini di industri elektronik. Mereka menawarkan kenyamanan, efisiensi, dan fleksibilitas dalam koneksi sirkuit, menjadikannya pilihan populer untuk berbagai aplikasi. Namun, seperti teknologi apa pun, Blok Terminal PCB Plug In juga memiliki keterbatasan. Di blog ini, saya akan mempelajari beberapa keterbatasan tersebut untuk memberikan pemahaman komprehensif bagi calon pengguna dan pengambil keputusan.

1. Terbatasnya Daya Dukung Arus

Salah satu keterbatasan utama Blok Terminal PCB Plug In adalah kapasitas hantar arusnya yang relatif terbatas. Blok terminal ini biasanya dirancang untuk aplikasi arus rendah hingga menengah. Ukuran fisik kontak dan bahan yang digunakan dalam konstruksinya membatasi jumlah arus yang dapat ditangani dengan aman. Misalnya, dalam aplikasi berdaya tinggi seperti kontrol motor industri atau sistem distribusi daya skala besar, persyaratan saat ini jauh melebihi kemampuan Blok Terminal PCB Plug In standar.

Ketika blok terminal terkena arus melebihi kapasitas terukurnya, hal ini dapat menyebabkan panas berlebih. Panas berlebih tidak hanya mengurangi umur blok terminal namun juga menimbulkan risiko keselamatan yang signifikan. Hal ini dapat menyebabkan bahan insulasi rusak, berpotensi menyebabkan korsleting atau bahkan kebakaran. Oleh karena itu, untuk aplikasi dengan kebutuhan arus tinggi, metode sambungan alternatif seperti busbar atau konektor arus tinggi yang dirancang khusus mungkin lebih cocok.

2. Stres Mekanis dan Sensitivitas Getaran

Blok Terminal PCB Plug In mengandalkan koneksi mekanis antara steker dan soket. Sambungan ini rentan terhadap tekanan mekanis dan getaran. Di lingkungan yang selalu mengalami getaran, seperti pada mesin otomotif atau industri, sumbat dapat kendor secara bertahap seiring berjalannya waktu. Sambungan yang longgar dapat menyebabkan peningkatan resistensi, yang pada gilirannya menyebabkan panas berlebih dan potensi gangguan sinyal.

Selain itu, mencolokkan dan mencabut berulang kali juga dapat menyebabkan keausan pada permukaan kontak. Tekanan mekanis akibat tindakan ini dapat merusak bentuk kontak, sehingga mengurangi kemampuannya untuk membuat sambungan listrik yang andal. Hal ini khususnya menjadi masalah pada aplikasi yang sering memerlukan pemeliharaan atau konfigurasi ulang. Untuk memitigasi masalah ini, tindakan tambahan seperti penggunaan mekanisme penguncian atau desain tahan getaran mungkin diperlukan, namun hal ini dapat menambah biaya dan kompleksitas sistem.

3. Kisaran Suhu Terbatas

Kinerja Blok Terminal PCB Plug In sangat bergantung pada suhu. Kebanyakan blok terminal standar dirancang untuk beroperasi dalam kisaran suhu tertentu. Di luar kisaran ini, bahan yang digunakan pada blok terminal dapat memuai atau menyusut, sehingga mempengaruhi sifat listrik dan mekanik sambungan.

Di lingkungan bersuhu tinggi, bahan insulasi dapat menjadi rapuh dan kehilangan sifat insulasinya. Hal ini dapat menyebabkan kebocoran listrik dan korsleting. Di sisi lain, di lingkungan bersuhu rendah, kontak mungkin menjadi kurang konduktif, sehingga meningkatkan resistansi dan berpotensi menyebabkan degradasi sinyal. Untuk aplikasi dalam kondisi suhu ekstrem, seperti telekomunikasi dirgantara atau luar ruangan, diperlukan blok terminal khusus dengan rentang suhu yang lebih luas. Blok terminal khusus ini seringkali memiliki biaya yang lebih tinggi, yang dapat menjadi faktor pembatas untuk beberapa proyek.

4. Masalah Kompatibilitas dan Standardisasi

Industri elektronik sangat luas dan beragam, dengan beragam desain dan spesifikasi PCB. Hal ini dapat menyebabkan masalah kompatibilitas saat menggunakan Blok Terminal PCB Plug In. Pabrikan yang berbeda mungkin memiliki desain dan dimensi uniknya sendiri, sehingga sulit untuk memastikan bahwa blok terminal akan terpasang dengan benar pada PCB tertentu.

Selain itu, belum adanya standardisasi yang lengkap di industri. Meskipun ada beberapa standar umum untuk dimensi blok terminal dan peringkat kelistrikan, masih terdapat variasi antar produk. Kurangnya standarisasi ini dapat menyulitkan para perancang untuk memilih blok terminal yang tepat untuk aplikasi mereka dan juga dapat menyebabkan masalah interoperabilitas ketika mengintegrasikan berbagai komponen ke dalam suatu sistem.

5. Tantangan Integritas Sinyal

Dalam aplikasi kecepatan tinggi atau frekuensi tinggi, Blok Terminal PCB Plug In dapat menghadirkan tantangan terhadap integritas sinyal. Sambungan mekanis antara steker dan soket dapat menimbulkan ketidaksesuaian impedansi, yang dapat menyebabkan pantulan dan redaman sinyal. Masalah ini dapat menurunkan kualitas sinyal listrik, menyebabkan kesalahan dalam transmisi data atau penurunan kinerja sistem secara keseluruhan.

Misalnya, dalam aplikasi telekomunikasi atau pusat data yang memerlukan transfer data berkecepatan tinggi, integritas sinyal yang disediakan oleh Blok Terminal PCB Plug In mungkin tidak memadai. Konektor khusus berkecepatan tinggi dengan kontrol impedansi yang presisi sering kali diperlukan untuk memastikan transmisi sinyal yang andal.

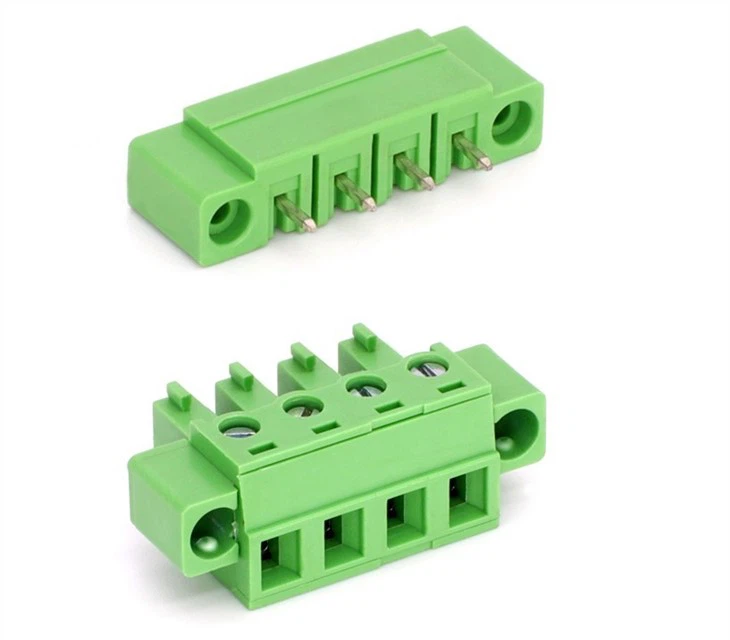

Terlepas dari keterbatasan ini, Blok Terminal PCB Plug In masih menawarkan banyak keunggulan dan cocok untuk berbagai aplikasi. Di perusahaan kami, kami memahami pentingnya menyediakan produk berkualitas tinggi yang memenuhi beragam kebutuhan pelanggan kami. Kami menawarkan berbagai Blok Terminal PCB Plug In, termasukKonektor Dapat Dicolokkan PCB 5,00 5,08 Mm,Konektor Bebas Sekrup Pengaman Stabil untuk PCB, DanBlok Terminal Pasang Konektor PCB. Produk-produk ini dirancang untuk meminimalkan dampak keterbatasan yang disebutkan di atas dan memberikan solusi koneksi yang andal dan efisien.

Jika Anda mempertimbangkan untuk menggunakan Blok Terminal PCB Plug In untuk proyek Anda, kami akan dengan senang hati mendiskusikan kebutuhan spesifik Anda. Tim ahli kami dapat memberi Anda informasi teknis terperinci dan membantu Anda memilih produk yang tepat untuk aplikasi Anda. Baik Anda menghadapi arus tinggi, tekanan mekanis, variasi suhu, atau masalah integritas sinyal, kami memiliki pengetahuan dan pengalaman untuk membantu Anda. Jangan ragu untuk menghubungi kami untuk memulai diskusi tentang kebutuhan pengadaan Anda.

Referensi

• Elektronik Dasar Grob, Edisi ke-12, oleh Mitchell E. Schultz
• Buku Pedoman Pengemasan dan Interkoneksi Elektronik, Edisi ke-3, diedit oleh CP Wong
• Buku Pegangan Bahan Elektronik dan Penerapannya, oleh KM Abraham dan Z. Takeuchi
