Bagaimana cara memilih kabel yang sesuai untuk Konektor Pitch Pluggable 3.81mm?
Nov 17, 2025
Memilih kabel yang sesuai untuk konektor pluggable pitch 3,81 mm adalah tugas penting yang dapat berdampak signifikan pada kinerja dan keandalan sistem kelistrikan. Sebagai pemasok konektor pitch pluggable 3,81 mm, saya memahami pentingnya keputusan ini dan siap memandu Anda melalui prosesnya.
Memahami Dasar-dasar Konektor Pitch Pluggable 3,81mm
Sebelum mempelajari pemilihan kabel, penting untuk memiliki pemahaman yang jelas tentang konektor pitch pluggable 3,81mm. "Pitch 3,81mm" mengacu pada jarak tengah - ke - tengah antara kontak yang berdekatan di konektor. Pitch standar ini banyak digunakan dalam berbagai aplikasi kelistrikan dan elektronik karena keseimbangan antara kekompakan dan daya dukung arus.
Konektor yang dapat dicolokkan ini menawarkan keuntungan dalam pemasangan dan pelepasan yang mudah, yang khususnya berguna dalam aplikasi di mana komponen perlu sering diganti atau diservis. Mereka umumnya digunakan dalam sistem kontrol industri, unit distribusi tenaga listrik, dan peralatan telekomunikasi.
Faktor yang Perlu Dipertimbangkan Saat Memilih Kabel
1. Saat Ini - Daya Dukung
Salah satu faktor terpenting dalam pemilihan kabel adalah daya dukung arusnya. Kabel harus mampu menahan arus maksimum yang mengalir melalui rangkaian tanpa terlalu panas. Panas berlebih tidak hanya dapat merusak kabel tetapi juga membahayakan keselamatan.
Untuk menentukan daya dukung arus yang sesuai, Anda perlu mengetahui penarikan arus maksimum perangkat atau sirkuit yang terhubung ke konektor pitch pluggable 3,81 mm. Anda dapat merujuk pada kode dan standar kelistrikan, yang memberikan pedoman tentang daya dukung arus untuk berbagai ukuran dan jenis kabel. Misalnya, kabel yang lebih tebal umumnya memiliki daya dukung arus yang lebih tinggi.
2. Peringkat Tegangan
Peringkat tegangan kabel harus sesuai atau melebihi tegangan sistem kelistrikan. Menggunakan kabel dengan tegangan yang lebih rendah dari tegangan sistem dapat menyebabkan kerusakan isolasi, yang dapat menyebabkan korsleting dan kegagalan listrik lainnya.
Saat memilih kabel untuk konektor pluggable pitch 3,81 mm, pastikan untuk memeriksa volumetage nilai yang ditentukan oleh produsen kabel. Informasi ini biasanya tercetak pada jaket kabel.
3. Bahan Isolasi Kabel
Bahan isolasi kabel memainkan peran penting dalam melindungi konduktor dan menjamin keamanan sistem kelistrikan. Bahan isolasi yang berbeda memiliki sifat yang berbeda, seperti ketahanan suhu, ketahanan kimia, dan fleksibilitas.
Bahan isolasi yang umum termasuk PVC (Polivinil Klorida), PE (Polyethylene), dan Teflon. PVC adalah pilihan populer karena biayanya yang rendah dan fleksibilitas yang baik. Namun, suhunya relatif rendah dibandingkan Teflon. Teflon dikenal dengan suhu dan ketahanan kimia yang sangat baik tetapi harganya lebih mahal.
4. Ukuran dan Fleksibilitas Kabel
Ukuran kabel, yang sering disebut sebagai pengukur, merupakan pertimbangan penting lainnya. Kabel pengukur yang lebih kecil memiliki luas penampang yang lebih besar dan dapat mengalirkan lebih banyak arus tetapi mungkin kurang fleksibel. Di sisi lain, kabel pengukur yang lebih besar lebih fleksibel tetapi memiliki daya dukung arus yang lebih rendah.
Dalam aplikasi di mana kabel perlu ditekuk atau disalurkan melalui ruang sempit, fleksibilitas sangatlah penting. Pertimbangkan lingkungan pemasangan dan jumlah pergerakan yang akan dialami kabel saat memilih ukuran kabel.
5. Kondisi Lingkungan
Kondisi lingkungan di mana kabel akan beroperasi juga mempengaruhi pemilihan kabel. Jika kabel terkena suhu ekstrim, kelembapan, bahan kimia, atau sinar matahari, Anda perlu memilih kabel dengan ketahanan yang sesuai terhadap faktor-faktor tersebut.
Misalnya, di lingkungan bersuhu tinggi, kabel dengan bahan insulasi tahan suhu tinggi harus dipilih. Di lingkungan basah atau lembab, diperlukan kabel dengan ketahanan kelembaban yang baik.
Kompatibilitas dengan Konektor Pitch Pluggable 3,81mm
Selain faktor di atas, kabel harus kompatibel dengan konektor pluggable pitch 3,81 mm. Ini termasuk ukuran fisik dan bentuk kabel, serta metode terminasi.
Kabel harus dapat terpasang dengan aman ke dalam konektor tanpa ada sambungan yang longgar. Beberapa konektor pitch pluggable 3,81 mm menggunakan terminasi tipe sekrup, sementara yang lain menggunakan koneksi perpindahan isolasi (IDC). Pastikan kabel sesuai dengan metode terminasi konektor.
Contoh Jenis Kabel untuk Konektor Pitch Pluggable 3,81mm
1. Kabel Tembaga Terdampar
Kabel tembaga terdampar adalah pilihan populer untuk digunakan dengan konektor pitch pluggable 3,81 mm. Mereka menawarkan fleksibilitas yang baik dan cocok untuk aplikasi dimana kabel perlu ditekuk atau dipindahkan. Kabel tembaga terdampar juga memiliki daya dukung arus yang relatif tinggi dan tersedia secara luas.
2. Kabel Tembaga Padat
Kabel tembaga padat lebih kaku dibandingkan kabel terdampar tetapi memiliki konduktivitas listrik yang lebih baik. Mereka sering digunakan dalam aplikasi di mana kabel tidak perlu sering ditekuk, seperti pada instalasi tetap.
Membandingkan dengan Konektor Pitch Lainnya
Ini juga berguna untuk membandingkan konektor pitch pluggable 3,81 mm dengan konektor pitch lainnya, sepertiBlok Terminal Steker Pitch 7.62mmDanBlok Terminal Plug Pitch 5.00mm Untuk PCB. Konektor pitch 7,62mm umumnya memiliki ukuran kontak yang lebih besar dan dapat menangani arus yang lebih tinggi dibandingkan dengan konektor pitch 3,81mm. Namun, ini juga memakan lebih banyak ruang pada PCB.

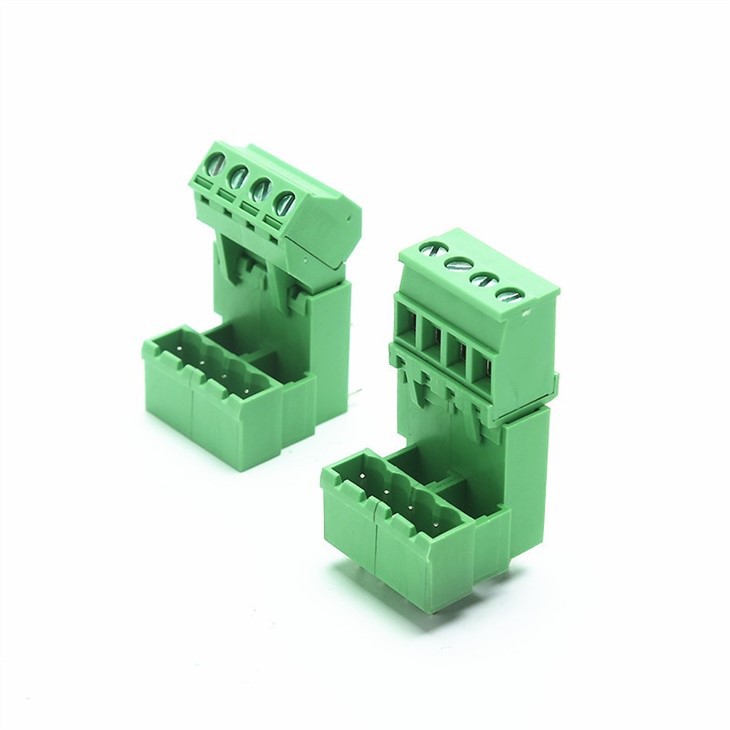

Itu4 Posisi Blok Terminal Dapat Dicolokkan 7,62 Mmmenawarkan konfigurasi berbeda, yang mungkin lebih cocok untuk aplikasi dengan kebutuhan spesifik. Saat memilih antara konektor pitch yang berbeda, pertimbangkan trade - off antara ruang, daya dukung arus, dan persyaratan aplikasi.
Instalasi dan Penghentian
Pemasangan dan pemutusan kabel yang benar ke konektor pluggable pitch 3,81 mm sangat penting untuk memastikan sambungan listrik yang andal. Ikuti instruksi pabriknya dengan hati-hati saat memasang kabel.
Jika menggunakan terminasi tipe sekrup, pastikan sekrup dikencangkan dengan torsi yang sesuai. Pengencangan yang berlebihan dapat merusak kabel, sedangkan pengetatan yang kurang dapat mengakibatkan sambungan kendor, yang dapat menyebabkan panas berlebih dan gangguan listrik.
Untuk sambungan insulasi - perpindahan, pastikan kabel dimasukkan dengan benar ke dalam konektor sehingga insulasi berpindah dan terjadi kontak listrik yang baik.
Kesimpulan
Memilih kabel yang sesuai untuk konektor pluggable pitch 3,81 mm memerlukan pertimbangan cermat terhadap beberapa faktor, termasuk daya dukung arus, peringkat tegangan, bahan insulasi kabel, ukuran, dan kondisi lingkungan. Dengan mempertimbangkan faktor-faktor ini, Anda dapat memastikan pengoperasian sistem kelistrikan Anda dapat diandalkan dan aman.
Sebagai pemasok konektor pluggable pitch 3,81 mm, kami berkomitmen untuk menyediakan produk berkualitas tinggi dan saran profesional kepada pelanggan kami. Jika Anda mempunyai pertanyaan atau memerlukan bantuan dalam memilih kabel yang tepat untuk aplikasi Anda, jangan ragu untuk menghubungi kami untuk pengadaan dan diskusi lebih lanjut.
Referensi
- Kode Kelistrikan Nasional (NEC)
- Standar Komisi Elektroteknik Internasional (IEC).
- Spesifikasi pabrikan untuk konektor dan kabel yang dapat dicolokkan dengan pitch 3,81 mm
