Bagaimana cara menginstal blok terminal pluggable PCB?

Hai! Sebagai pemasok blok terminal pluggable PCB, saya bersemangat untuk berbagi dengan Anda langkah - dengan - langkah tentang cara menginstal komponen kecil yang bagus ini. Apakah Anda seorang penggemar DIY atau profesional di bidang elektronik, panduan ini akan membantu Anda menyelesaikan pekerjaan dengan benar.

Pertama, mari kita bicarakan mengapa blok terminal pluggable PCB sangat bagus. Mereka menawarkan cara yang nyaman untuk menghubungkan kabel ke papan sirkuit cetak. Alih -alih menyolder, yang bisa menjadi waktu - memakan waktu dan membutuhkan beberapa keterampilan, Anda dapat mencolokkan kabel. Ini membuat instalasi lebih cepat, dan juga memungkinkan pemeliharaan dan modifikasi yang mudah di masa depan.

Yang Anda butuhkan

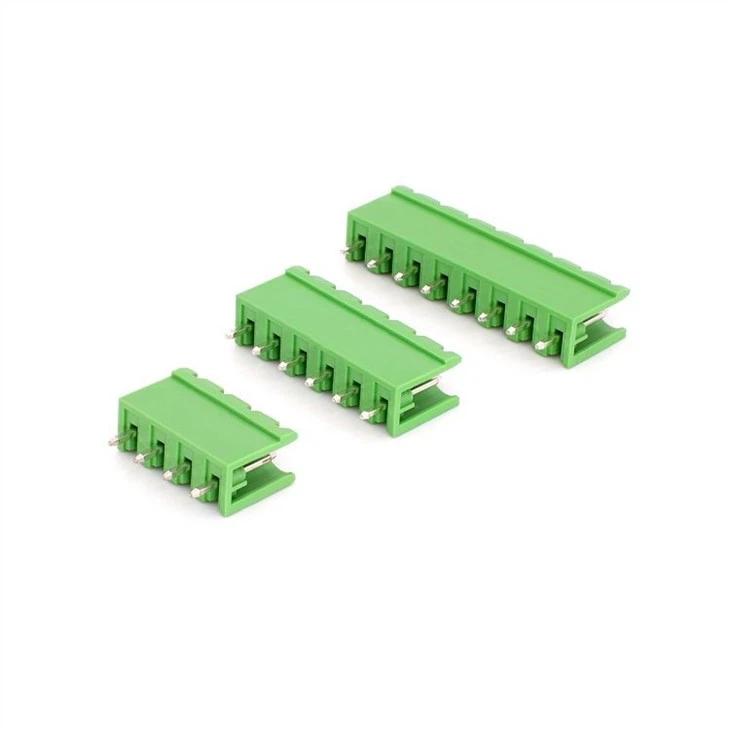

Sebelum Anda memulai proses pemasangan, kumpulkan alat dan bahan yang diperlukan. Anda membutuhkan blok terminal pluggable PCB, tentu saja. Kami menawarkan berbagai pilihan, seperti2 - 24 pin konektor pluggable PCB, yang bagus untuk berbagai aplikasi di mana jumlah pin yang berbeda diperlukan. Anda juga akan membutuhkan besi solder (jika blok terminal Anda perlu disolder ke PCB), penari telanjang kawat, dan kabel yang sesuai. Pastikan kabel adalah pengukur yang tepat untuk blok terminal Anda.

Langkah 1: Siapkan PCB

Hal pertama yang perlu Anda lakukan adalah menyiapkan papan sirkuit cetak. Periksa tata letak PCB untuk memastikan Anda tahu persis di mana blok terminal akan diinstal. Bersihkan area di PCB di mana blok terminal akan duduk. Kotoran, debu, atau puing apa pun dapat mengganggu koneksi. Anda dapat menggunakan pelarut ringan dan sikat lembut untuk membersihkan permukaan dengan lembut. Biarkan kering sepenuhnya sebelum melanjutkan.

Langkah 2: Posisikan blok terminal

Tempatkan dengan hati -hati blok terminal pluggable PCB pada area PCB yang ditunjuk. Pastikan itu selaras dengan benar. Sebagian besar blok terminal memiliki lubang yang cocok dengan bantalan pada PCB. Double - Periksa orientasi. Jika tidak ditempatkan dengan benar, itu tidak akan berfungsi dengan baik, dan Anda dapat merusak blok terminal atau PCB ketika Anda mencoba menghubungkan kabel.

Langkah 3: Solder Blok Terminal (jika diperlukan)

Jika blok terminal Anda perlu disolder ke PCB, ini adalah langkah selanjutnya. Panaskan besi solder Anda ke suhu yang sesuai. Biasanya, suhu antara 350 ° C dan 400 ° C bekerja dengan baik untuk sebagian besar pekerjaan solder. Ambil sedikit solder dan oleskan ke ujung besi solder. Kemudian, sentuh besi solder ke sambungan antara pin blok terminal dan pad PCB. Beri makan sedikit lebih banyak solder ke dalam sambungan sampai koneksi solder yang bagus dan mengkilap terbentuk. Lakukan ini untuk semua pin di blok terminal. Berhati -hatilah untuk tidak lebih - solder, karena ini dapat menyebabkan sirkuit pendek.

Langkah 4: Lepaskan kabel

Sekarang saatnya menyiapkan kabel. Gunakan penari telanjang kawat Anda untuk menghapus sekitar 1/4 hingga 1/2 inci isolasi dari ujung setiap kawat. Pastikan kawat yang terbuka bersih dan lurus. Anda dapat memelintir untaian kawat dengan lembut untuk menjaga mereka tetap bersama.

Langkah 5: Masukkan kabel

Ambil ujung yang dilucuti dari setiap kawat dan masukkan ke terminal yang sesuai dari blok terminal pluggable PCB. Beberapa blok terminal memiliki mekanisme sekrup. Jika itu masalahnya, longgarkan sekrup, masukkan kawat, lalu kencangkan sekrup untuk mengamankan kawat di tempatnya. Blok terminal lainnya mungkin sekrup - gratis, seperti5.00mm Pitch Euro Block Connector PCB Terminal, yang menggunakan mekanisme pegas - dimuat. Cukup dorong kawat ke terminal, dan pegas akan menahannya dengan aman.

Langkah 6: Periksa koneksi

Setelah semua kabel dimasukkan, beri mereka tarikan yang lembut untuk memastikan mereka terhubung dengan kuat. Periksa koneksi atau kabel yang longgar yang mungkin saling menyentuh jika seharusnya tidak. Koneksi yang longgar dapat menyebabkan masalah intermiten atau bahkan kegagalan total dari sirkuit.

Langkah 7: Uji instalasi

Setelah Anda menyelesaikan instalasi, adalah ide yang bagus untuk menguji koneksi. Anda dapat menggunakan multimeter untuk memeriksa kontinuitas antara kabel dan titik yang sesuai pada PCB. Jika semuanya check out, Anda baik -baik saja!

Pemecahan masalah

Terkadang, hal -hal tidak berjalan semulus yang direncanakan. Jika Anda mengalami masalah dengan solder, pastikan besi solder Anda berada pada suhu yang tepat. Jika solder tidak mengalir dengan benar, itu mungkin terlalu dingin. Jika membakar kabel atau PCB, terlalu panas.

Jika kabel tidak tinggal di blok terminal, periksa apakah pengukur kawat sudah benar. Menggunakan kabel yang terlalu tebal atau terlalu tipis dapat menyebabkan masalah. Juga, pastikan Anda mengencangkan sekrup (jika ada) cukup.

Manfaat dari blok terminal kami

Blok terminal kami, sepertiKonektor PCB pluggable universal, menawarkan banyak keuntungan. Mereka terbuat dari bahan berkualitas tinggi, sehingga tahan lama dan dapat diandalkan. Mereka juga dirancang untuk pemasangan yang mudah, yang menghemat waktu dan usaha Anda. Plus, kami menawarkan berbagai pilihan, sehingga Anda dapat menemukan blok terminal yang sempurna untuk kebutuhan spesifik Anda.

Mengapa Memilih Kami

Sebagai pemasok, kami berkomitmen untuk menyediakan produk -produk terbaik dan layanan pelanggan yang sangat baik. Kami memahami bahwa setiap proyek berbeda, dan kami di sini untuk membantu Anda menemukan blok terminal pluggable PCB yang tepat. Apakah Anda membutuhkan sejumlah kecil untuk proyek hobi atau pesanan besar untuk aplikasi komersial, kami telah membantu Anda.

Hubungi kami untuk membeli

Jika Anda tertarik untuk membeli blok terminal pluggable PCB kami, kami ingin mendengar dari Anda. Kami dapat menawarkan harga yang kompetitif dan pengiriman cepat. Cukup hubungi kami, dan tim penjualan kami akan dengan senang hati membantu Anda dengan pesanan Anda. Kami juga dapat memberikan dukungan teknis jika Anda memiliki pertanyaan tentang pemasangan atau penggunaan. Jadi, jangan ragu untuk menghubungi dan mulai bekerja dengan blok terminal berkualitas tinggi untuk proyek Anda berikutnya.
